S1 8S — політний стек FPV-контролера

Доступно за замовленням

S1 8S — польотний стек на базі STM32F722 з ESC на 100 А та прошивкою AM32, виготовлений у країнах НАТО. Підтримує Betaflight, живлення 6S–8S та оснащений 6-осьовим IMU ICM-42688-P / IIM-42652, барометром і пам’яттю Blackbox.

Опис

  • Вироблено в країнах-учасницях НАТО
  • Побудовано на AM32, створено у співпраці з Alka Motors
  • Повна сумісність із Betaflight

Компоненти провідного рівня:

  • Високоточна електроніка – Європейські STM32F722 & STM32F051 гарантують стабільність та точність роботи
  • Надійність закладена в основі – Кожен модуль проходить тестування за стандартами, сумісними з вимогами НАТО, що гарантує витривалість і стабільність роботи.
  • Сучасні сенсори – Гарантована висока точність з ICM-42688-P/IIM-42652, BMP280/DPS310 барометрами, QMC5883 магнітометрами



Комплект поставки:

  • Плата FC — 1 шт.
  • Плата ESC — 1 шт.
  • Конденсатор Low-ESR 1500-2200 µF / 35 V — 2 шт.
  • Розʼєм XT90H-M з кабелями 10 AWG — 1 шт.
  • Кабель JST-SH 1.0 мм, 8-pin, 40 мм — 1 шт.
  • Нейлонові гайки M3 — 4 шт.
  • Силіконові O-кільця M3 — 4 шт.
  • Силіконові демпфери M3×8 мм (для FC) — 4 шт.
  • Силіконові демпфери M3×6.6 мм (для ESC) — 4 шт.
  • Гвинти M3×30 мм під шестигранник — 4 шт.

Технічні характеристики

Процесор

Сумісний з NDAA, європейський чипсет

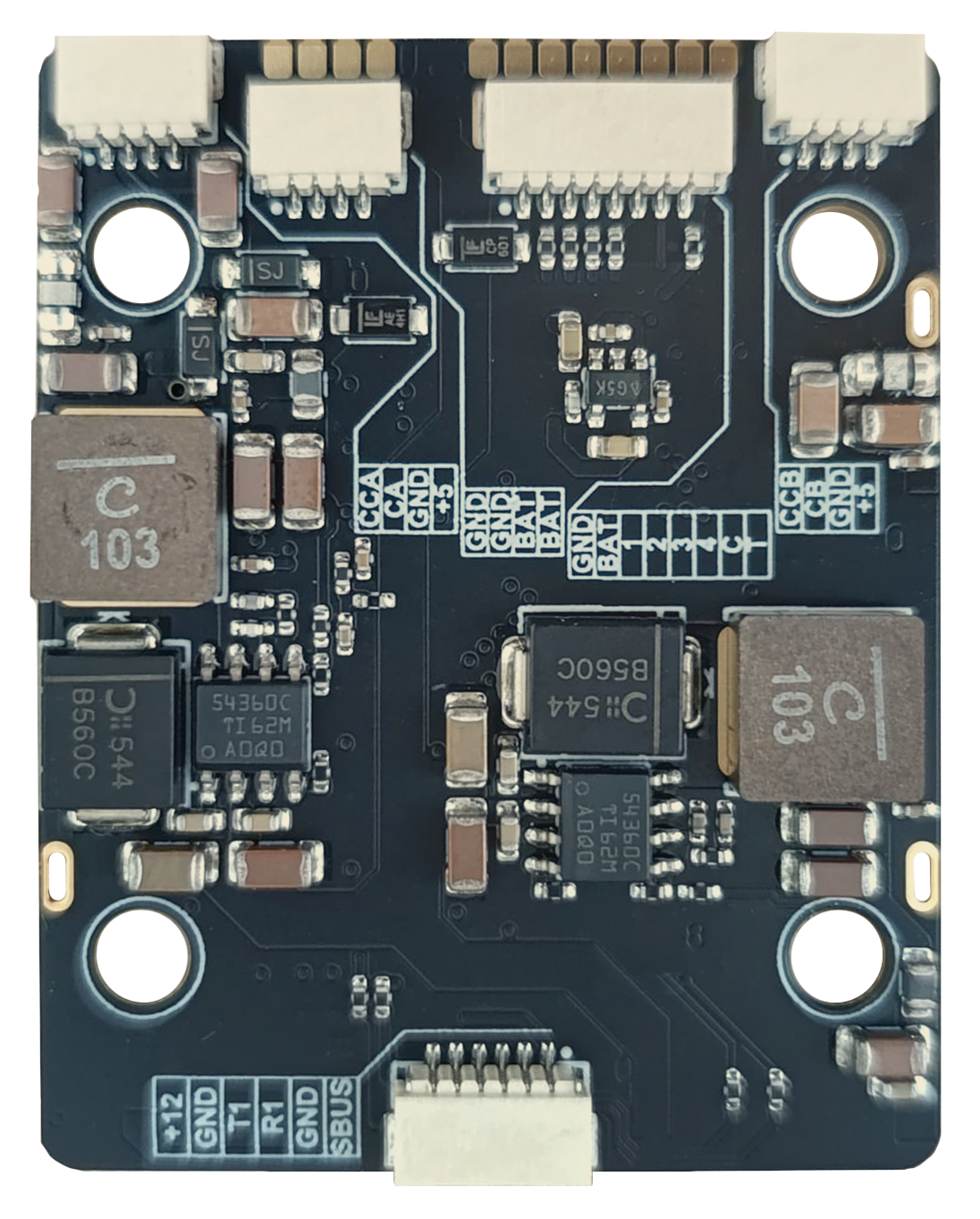

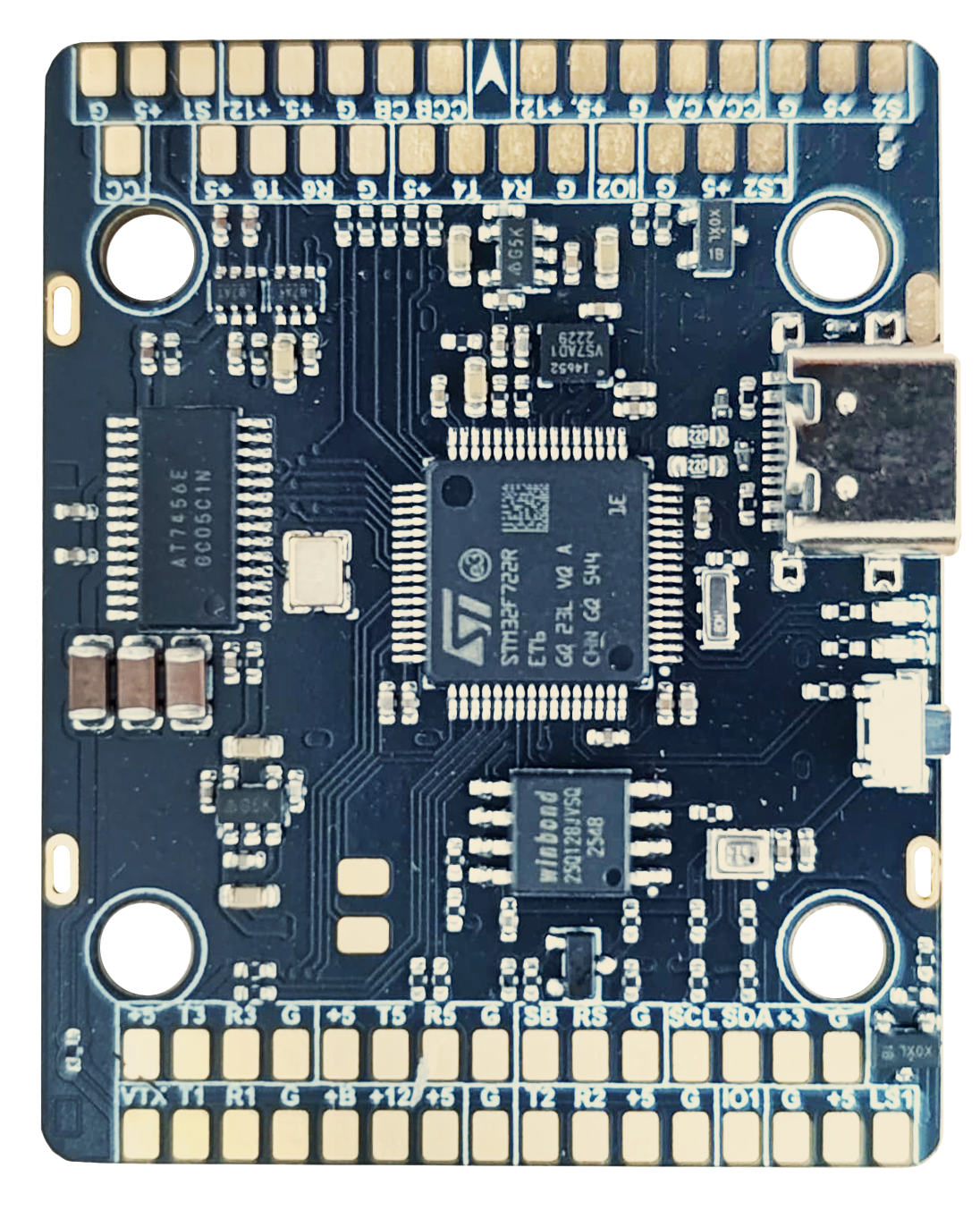

Польотний контролер

STM32F722 (підтримує Betaflight)

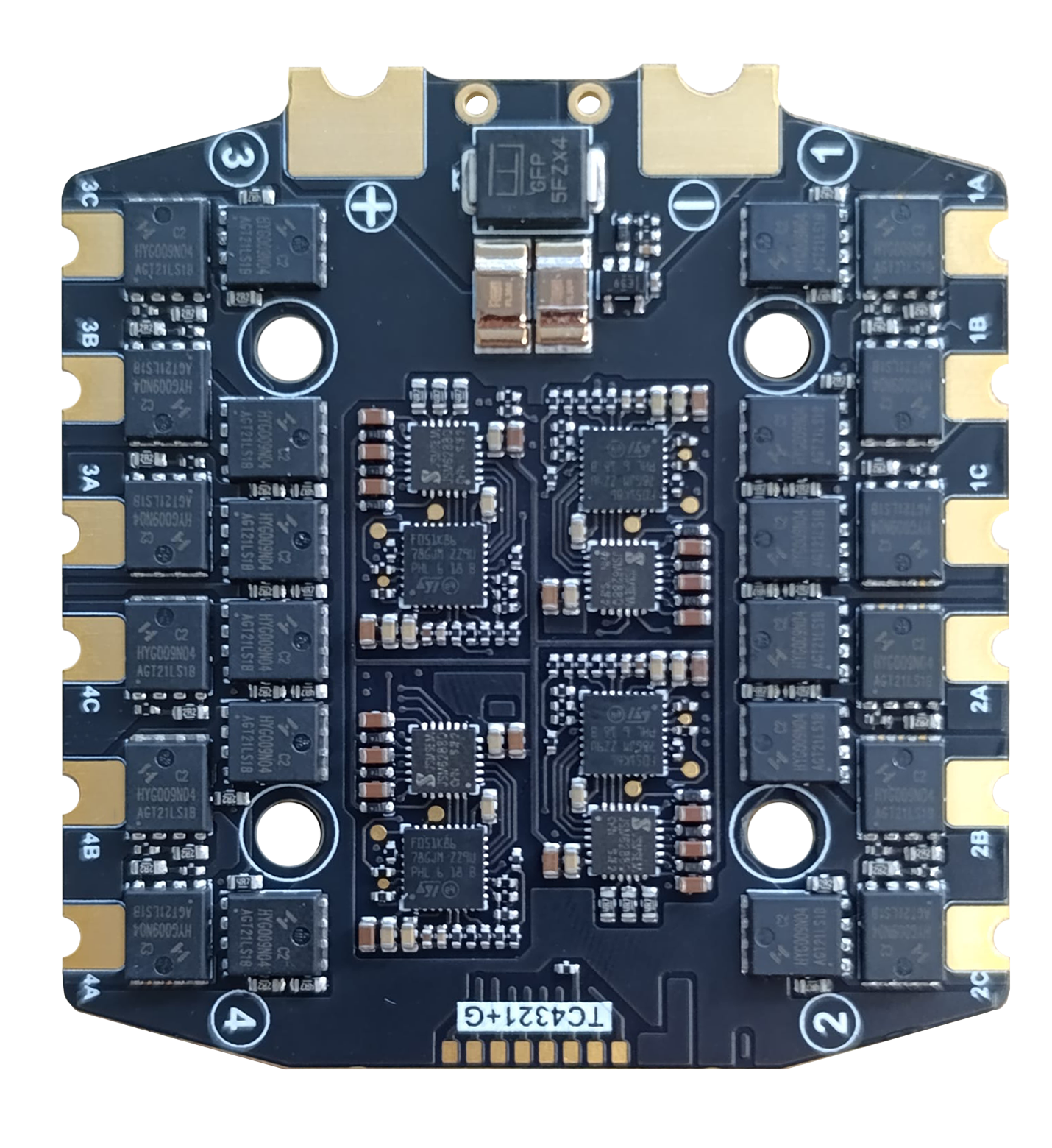

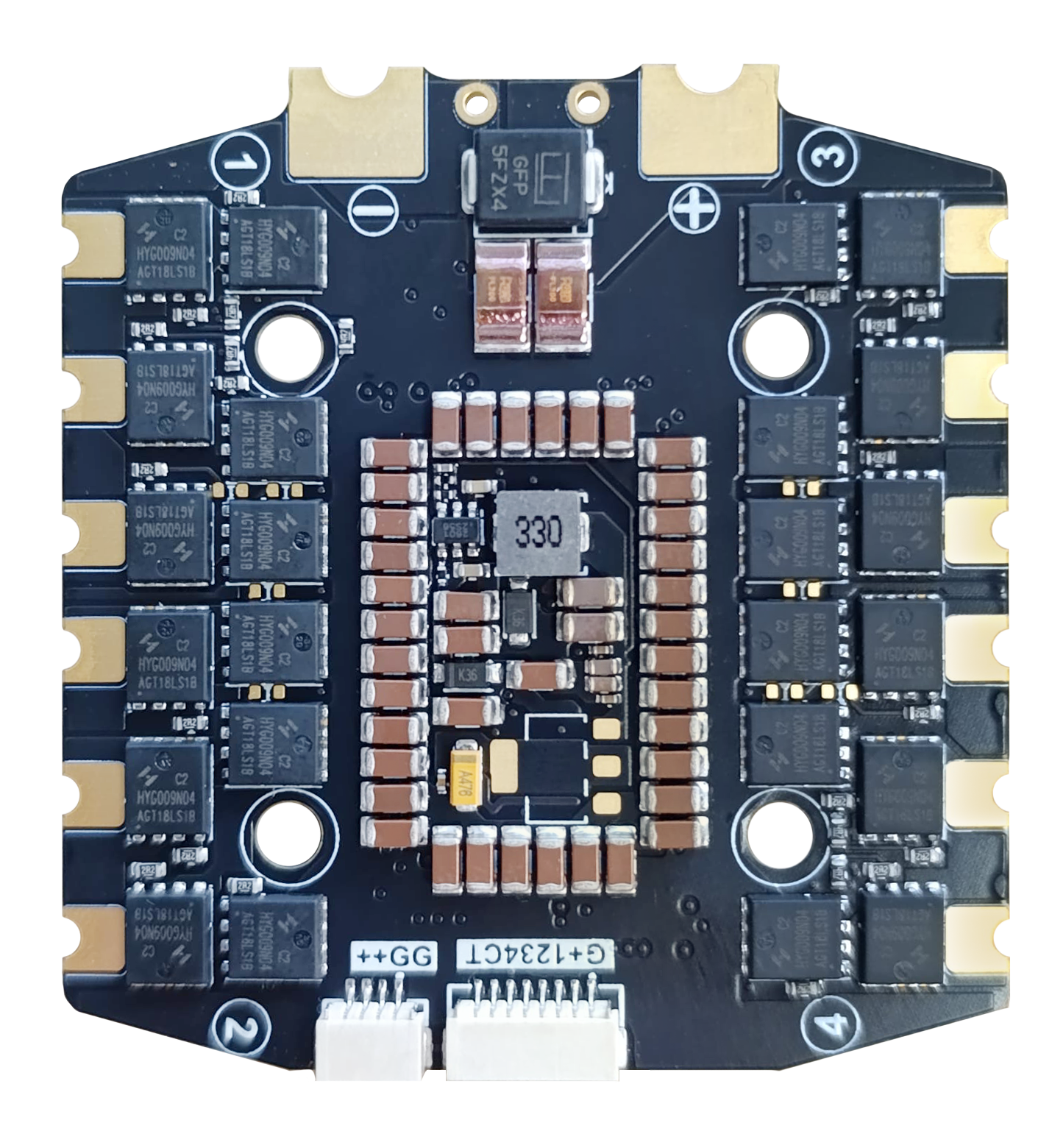

ESC

STM32F051 (прошивка АМ32)
Максимальний безперервний струм

100A (піковий – 105А протягом 5 сек)
Вхідна напруга

6S–8S (18–35 В)
Подвійна шина живлення ВЕС

5В та 12В (до 3А кожна)
Інтегрована пам'ять SPI Flash

Blackbox-лог, 16 МВ (128 Mbit), твердотільна конструкція, без рухомих частин
Підтримка високошвидкісного логування

Гіроскоп, PID, телеметрія системи
Вимірювання

Входи VBAT, IBAT, RSSI
ExpressLRS (ELRS)

Serial RX on UART2
SBUS / IBUS / CRSF

Сумісні через один порт
SmartPort / Crossfire Telemetry

Через UART3 або UART5
Bluetooth-модуль

Підтримка зовнішнього модуля на UART4 (наскрізне передавання даних MSP)
Чотири моторні виходи

DSHOT протокол
Сервоприводи (2 виходи)

Підтримується
MOSFET-вихід

Два драйвери нижнього плеча (до 2А)
Подвійний PINIO (GPIO)

Два входи, що призначаються через PINIO
LED-індикатори

LED0 / LED1
Режим програмування

Кнопка BOOT / BTN1
Підтримка двох камер

Апаратний перемикач
Подвійний вихід керування камерою

PWM для дистанційної активації камери або керування її меню
Живлення камери

5В / 12В, до 2А
Фільтри живлення

На кожній лінії живлення відеосистеми
Вбудований OSD

Перевірений чипсет АТ7456Е
6 UART-портів

• UART1 — VTX
• UART2 — вхід RC (ELRS / SBUS / CRSF)
• UART3 — користувацький
• UART4 — визначається користувачем/GPS
• UART5 — користувацький
• UART6 — користувацький
Шина I²C

Підтримка живлення 3.3В
6-осьовий IMU

ICM-42688-P / ІІМ-42652 (гіроскоп + акселерометр)
Барометр

BMP280 або DPS310
Магнітометр

Підтримка зовнішнього модуля QMC5883 (можлива кастомна прошивка)
Вага

FC – 14 г
ESC – 36 г
Габарити

FC – 40 мм * 49.5 мм
ESC – 59 мм * 63 мм
