S1 6S — політний стек FPV-контролера

Опис

Вироблено в країнах-учасницях НАТО
Побудовано на AM32, створено у співпраці з Alka Motors
Повна сумісність із Betaflight

Компоненти провідного рівня:

Високоточна електроніка – Європейські STM32F405 & STM32F051 гарантують стабільність та точність роботи
Надійність закладена в основі – Кожен модуль проходить тестування за стандартами, сумісними з вимогами НАТО, що гарантує витривалість і стабільність роботи.
Сучасні сенсори – Гарантована висока точність з ICM-42688-P, BMP280/DPS310 барометрами, QMC5883 магнітометрами

Комплект поставки:

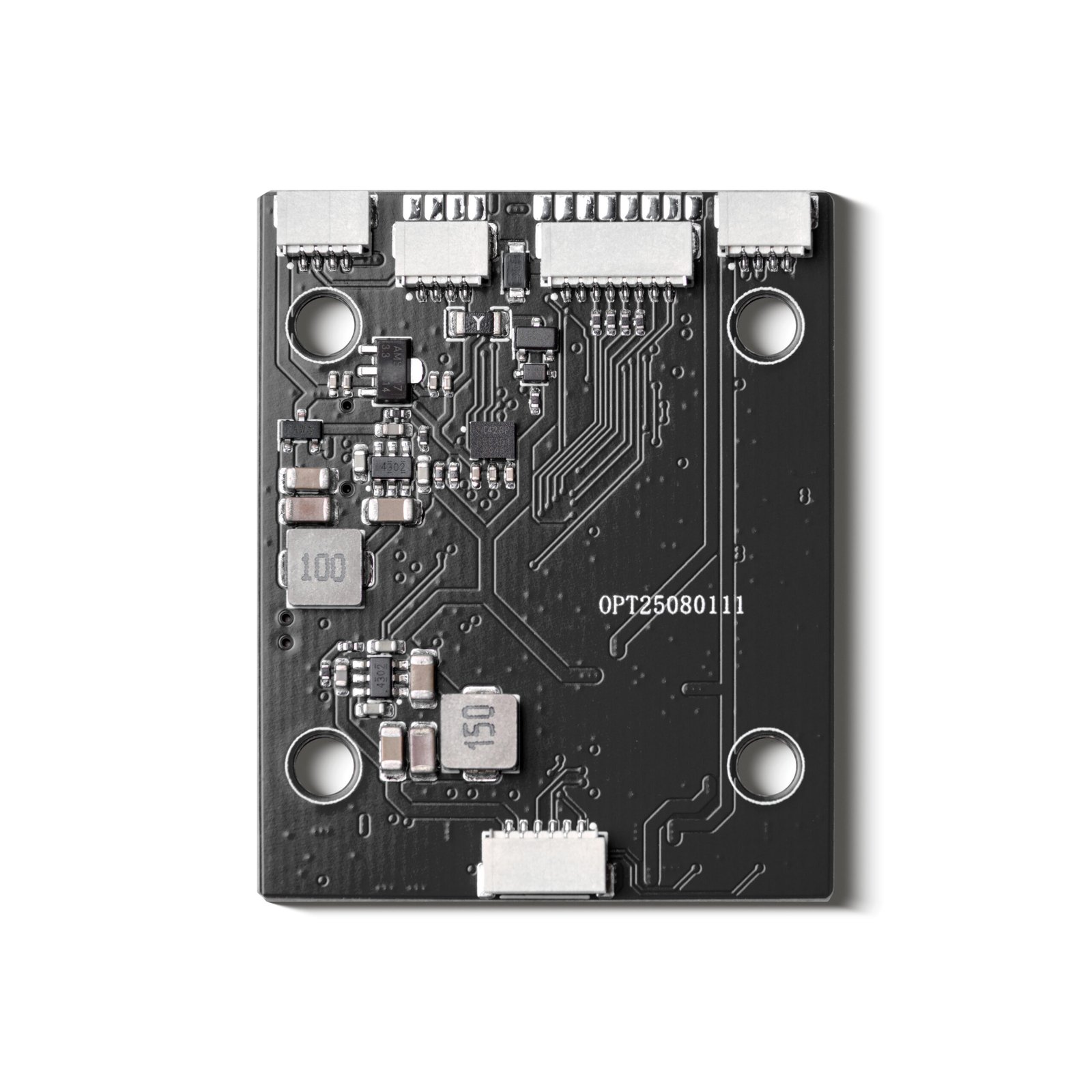

Плата FC — 1 шт.

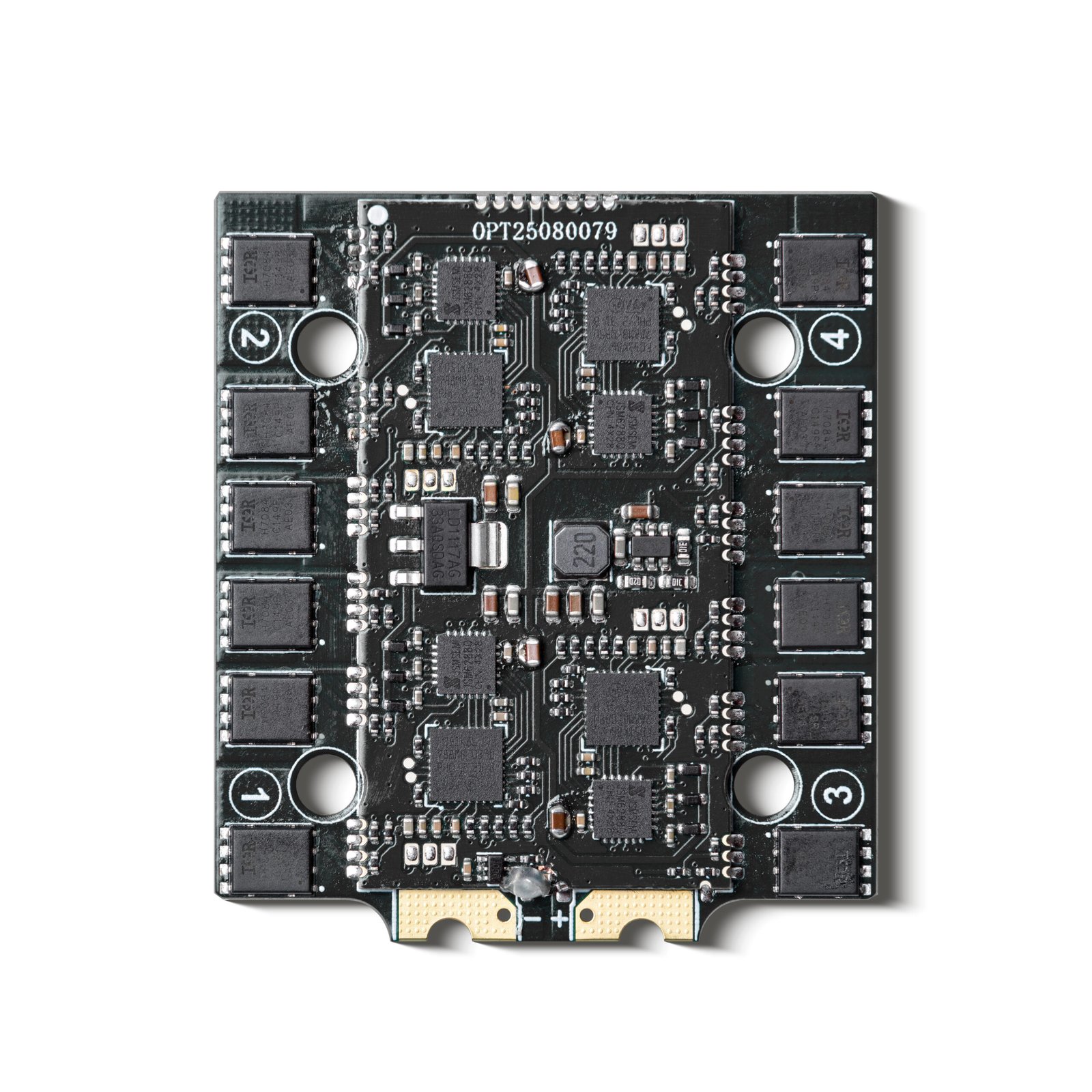

Плата ESC — 1 шт.
Конденсатор Low-ESR 1500 µF / 35 V — 2 шт.
Розʼєм XT60H з кабелями 12 AWG — 1 шт.
Кабель JST-SH 1.0 мм, 8-pin, 40 мм — 1 шт.
Нейлонові гайки M3 — 4 шт.
Силіконові O-кільця M3 — 8 шт.
Силіконові демпфери M3×8 мм (для FC) — 4 шт.
Силіконові демпфери M3×6.6 мм (для ESC) — 4 шт.
Гвинти M3×30 мм під шестигранник (Allen) — 4 шт.

Технічні характеристики

Процесор	Сумісний з NDAA, європейський чипсет
Польотний контролер	STM32F405 (підтримує Betaflight та ArduPilot)
ESC	STM32F051 (прошивка АМ32)
Максимальний безперервний струм	65A
Вхідна напруга	4S–6S (12–26 В)
Фільтровані лінії живлення з вибором напруги	5В / 12В / пряме живлення батареї
Інтегрована пам'ять SPI Flash	Blackbox-лог, 128 Mbit, без рухомих частин
Підтримка високошвидкісного логування	Гіроскоп, PID, телеметрія системи
Вимірювання	Входи VBAT, IBAT, RSSI
ExpressLRS (ELRS)	Serial RX on UART2
SBUS / IBUS / CRSF	Сумісні через один порт
SmartPort / Crossfire Telemetry	Через UART3 або UART5
Bluetooth-модуль	Підтримка зовнішнього модуля на UART4 (наскрізне передавання даних MSP)
Чотири моторні виходи	DSHOT протокол
Сервоприводи (2 виходи)	Підтримується
MOSFET-вихід	Призначається через PINIO (до 300 мА)
Подвійний PINIO (GPIO)	Налаштовуваний вхід/вихід
LED-індикатори	LED0 / LED1
Режим програмування	Кнопка BOOT / BTN1
Підтримка двох камер	Апаратний перемикач (CAM_SEL пін – PC15)
Керування камерою	PWM для дистанційної активації камери або керування її меню
Живлення камери	5В / 12В, до 2А
Фільтри живлення	На кожній лінії живлення відеосистеми
Вбудований OSD	Перевірений чипсет АТ7456Е
6 UART-портів	• UART1 — VTX • UART2 — вхід RC (ELRS / SBUS / CRSF) • UART3 — користувацький • UART4 — GPS • UART5 — користувацький • UART6 — користувацький
Шина I²C	Підтримка живлення 3.3В
6-осьовий IMU	ICM-42688-P (гіроскоп + акселерометр)
Барометр	BMP280 або DPS310
Магнітометр	Підтримка зовнішнього модуля QMC5883 (можлива кастомна прошивка)
Вага	FC – 12 г ESC – 24 г
Габарити	FC – 40 мм * 49.5 мм ESC – 46.5 мм * 52.5 мм
